三、地源热泵特点
1.属可再生能源利用技术
地源热泵是利用了地球表面浅层地热资源(通常小于400米深)作为冷热源,进行能量转换的供暖空调系统。地表浅层地热资源可以称之为地能(Earth Energy),是指地表土壤、地下水或河流、湖泊中吸收太阳能、地热能而蕴藏的低温位热能。地表浅层是一个巨大的太阳能集热器,收集了47%的太阳能量,比人类每年利用能量的500倍还多。它不受地域、资源等限制,真正是量大面广、无处不在。这种储存于地表浅层近乎无限的可再生能源,使得地能也成为清洁的可再生能源一种形式。
2.属经济有效的节能技术
地能或地表浅层地热资源的温度一年四季相对稳定,冬季比环境空气温度高,夏季比环境空气温度低,是很好的热泵热源和空调冷源,这种温度特性使得地源热泵比传统空调系统运行效率要高40%,因此要节能和节省运行费用40%左右。另外,地能温度较恒定的特性,使得热泵机组运行更可*、稳定,也保证了系统的高效性和经济性。
据美国环保署EPA估计,设计安装良好的地源热泵,平均来说可以节约用户30~40%的供热制冷空调的运行费用。
3.环境效益显著
地源热泵的污染物排放,与空气源热泵相比,相当于减少40%以上,与电供暖相比,相当于减少70%以上,如果结合其它节能措施节能减排会更明显。虽然也采用制冷剂,但比常规空调装置减少25%的充灌量;属自含式系统,即该装置能在工厂车间内事先整装密封好,因此,制冷剂泄漏机率大为减少。该装置的运行没有任何污染,可以建造在居民区内,没有燃烧,没有排烟,也没有废弃物,不需要堆放燃料废物的场地,且不用远距离输送热量。
4.一机多用,应用范围广
地源热泵系统可供暖、空调,还可供生活热水,一机多用,一套系统可以替换原来的锅炉加空调的两套装置或系统;可应用于宾馆、商场、办公楼、学校等建筑,更适合于别墅住宅的采暖、空调。
此外,机组使用寿命长,均在15年以上;机组紧凑、节省空间;维护费用低;自动控制程度高,可无人值守。
当然,象任何事物一样,地源热泵也不是十全十美的,如其应用会受到不同地区、不同用户及国家能源政策、燃料价格的影响;一次性投资及运行费用会随着用户的不同而有所不同;采用地下水的利用方式,会受到当地地下水资源的制约,实际上地源热泵并不需要开采地下水,所使用的地下水可全部回灌,不会对水质产生污染。
四、工作原理与分类
热泵工作原理
作为自然界的现象,正如水由高处流向低处那样,热量也总是从高温流向低温。但人们可以创造机器,如同把水从低处提升到高处而采用水泵那样,采用热泵可以把热量从低温抽吸到高温。所以热泵实质上是一种热量提升装置,它本身消耗一部分能量,把环境介质中贮存的能量加以挖掘,提高温位进行利用,而整个热泵装置所消耗的功仅为供热量的三分之一或更低,这也是热泵的节能特点。

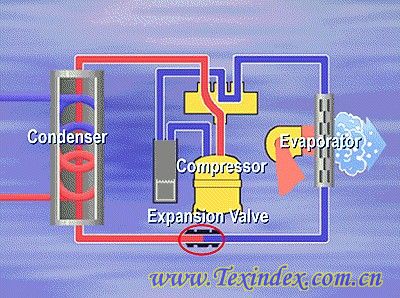

热泵与制冷的原理和系统设备组成及功能是一样的,对蒸汽压缩式热泵(制冷)系统主要由压缩机、蒸发器、冷凝器和节流阀组成:
压缩机起着压缩和输送循环工质从低温低压处到高温高压处的作用,是热泵(制冷)系统的心脏;
蒸发器是输出冷量的设备,它的作用是使经节流阀流入的制冷剂液体蒸发,以吸收被冷却物体的热量,达到制冷的目的;
冷凝器是输出热量的设备,从蒸发器中吸收的热量连同压缩机消耗功所转化的热量在冷凝器中被冷却介质带走,达到制热的目的; 膨胀阀或节流阀对循环工质起到节流降压作用,并调节进入蒸发器的循环工质流量。
根据热力学第二定律,压缩机所消耗的功(电能)起到补偿作用,使循环工质不断地从低温环境中吸热,并向高温环境放热,周而往复地进行循环。
热泵分类
热泵是需要冷凝器的热量,蒸发器则从环境中取热,此时从环境取热的对象称为热源;相反制冷是需要蒸发器的冷量,冷凝器则向环境排热,此时向环境排热的对象称为冷源。
蒸发器冷凝器根据循环工质与环境换热介质的不同,主要分为空气换热和水换热两种形式。这样热泵或制冷机根据与环境换热介质的不同,可分为水—水式,水—空气式,空气—水式,和空气—空气式共四类。
利用空气作冷热源的热泵,称之为空气源热泵。空气源热泵有着悠久的历史,而且其安装和使用都很方便,应用较广泛。但由于地区空气温度的差别,在我国典型应用范围是长江以南地区。在华北地区,冬季平均气温低于零摄氏度,空气源热泵不仅运行条件恶劣,稳定性差,而且因为存在结霜问题,效率低下。
利用水作冷热源的热泵,称之为水源热泵。水是一种优良的热源,其热容量大,传热性能好,一般水源热泵的制冷供热效率或能力高于空气源热泵,但由于受水源的限制,水源热泵的应用远不及空气源热泵。
地源热泵工作原理及分类
地源热泵则是利用水源热泵的一种形式,它是利用水与地能(地下水、土壤或地表水)进行冷热交换来作为水源热泵的冷热源,冬季把地能中的热量“取”出来,供给室内采暖,此时地能为“热源”;夏季把室内热量取出来,释放到地下水、土壤或地表水中,此时地能为“冷源”。

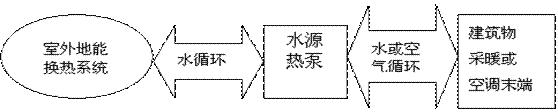

地源热泵供暖空调系统主要分三部分:室外地能换热系统、水源热泵机组和室内采暖空调末端系统。其中水源热泵机主要有两种形式:水—水式或水—空气式。三个系统之间*水或空气换热介质进行热量的传递,水源热泵与地能之间换热介质为水,与建筑物采暖空调末端换热介质可以是水或空气。
地源热泵同空气源热泵相比,有许多优点:(1)全年温度波动小。冬季温度比空气温度高,夏季比空气温度低,因此地源热泵的制热、制冷系数要高于空气源热泵,一般可高于40%,因此可节能和节省费用40%左右。(2)冬季运行不需要除霜,减少了结霜和除霜的损失。(3)地源有较好的蓄能作用。

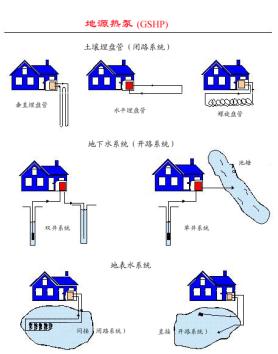

地源分类
地源按照室外换热方式不同可分为三类:
1.土壤埋盘管系统,2.地下水系统,3.地表水系统。
根据循环水是否为密闭系统,地源又可分为闭环和开环系统。
闭环系统
如埋盘管方式 (垂直埋管或 水平埋管),地表水安置换热器方式。
开环系统如抽取地下水或地表水方式。
此外,还有一种“直接膨胀式”,它不象上述系统那样采用中间介质水来传递热量,而是直接将热泵的一个换热器(蒸发器)埋入地下进行换热。
